در دنیای ارتباطات مدرن، فیبر نوری به عنوان ستون فقرات انتقال داده‌ها شناخته می‌شود. اما برای برقراری این ارتباط پرسرعت، نیاز به قطعاتی داریم که بتوانند نور را با کمترین اتلاف ممکن منتقل کنند. کانکتورهای فیبر نوری (Fiber Optic Connectors) واسط میان کابل‌ها و تجهیزات فعال شبکه هستند. در این مقاله، به بررسی انواع رایج کانکتورها، ویژگی‌های آن‌ها و گام‌به‌گام فرآیند نصب (Termination) خواهیم پرداخت.
انواع رایج کانکتورهای فیبر نوری
انتخاب کانکتور مناسب بستگی به نوع تجهیزات، محیط نصب و نیازهای شبکه شما دارد. در ادامه شش نوع پرکاربرد معرفی شده است:
کانکتور SC (Subscriber Connector)
- طراحی: از نوع Push-pull (فشار و کشیدن) با مکانیزم اتصال سریع (Snap-in).
- کاربرد: به طور گسترده در شبکه‌های LAN و مخابرات استفاده می‌شود.
- ویژگی‌ها: هزینه پایین و قابلیت اطمینان بالا. این کانکتور در دو نوع UPC و APC موجود است.
- نوع فیبر: تک‌حالته (Singlemode) و چندحالته (Multimode).
کانکتور LC (Lucent Connector)
- طراحی: دارای فرم فاکتور کوچک (Small Form Factor).
- کاربرد: گزینه‌ای ایده‌آل برای مراکز داده (Data Centers) به دلیل تراکم بالای پورت‌ها.
- ویژگی‌ها: چگالی بالا و عملکرد بسیار خوب. در نسخه‌های UPC و APC عرضه می‌شود.
- نوع فیبر: تک‌حالته و چندحالته.
کانکتور ST (Straight Tip)
- طراحی: مجهز به قفل چرخشی بیونتی (Bayonet twist lock).
- کاربرد: بیشتر در شبکه‌های قدیمی‌تر و سیستم‌های نظامی/صنعتی دیده می‌شود.
- ویژگی‌ها: ساختار ساده و مقاوم.
- نوع فیبر: تک‌حالته و چندحالته.
کانکتور FC (Ferrule Connector)
- طراحی: اتصال از نوع پیچی (Screw type coupling).
- کاربرد: مناسب برای محیط‌های با لرزش بالا، تجهیزات آزمایشگاهی و سیستم‌های CATV.
- ویژگی‌ها: پایداری و دقت بسیار بالا.
- نوع فیبر: تک‌حالته و چندحالته.
کانکتور MPO / MTP
- طراحی: کانکتور چندرشته‌ای (Multi-fiber) که معمولاً ۱۲، ۲۴، ۴۸ یا ۹۶ رشته را در یک پورت جمع می‌کند.
- کاربرد: راه‌حل اصلی برای چگالی بالا در مراکز داده و شبکه‌های FTTH.
- ویژگی‌ها: صرفه‌جویی فوق‌العاده در فضا.
- نوع فیبر: تک‌حالته و چندحالته.
کانکتور E2000
- طراحی: دارای قفل امنیتی سریع و درپوش محافظ فنری.
- کاربرد: شبکه‌های مخابراتی حساس.
- ویژگی‌ها: تلفات درج بسیار کم (Low Insertion Loss). معمولاً با رنگ سبز (نشان‌دهنده APC) شناخته می‌شود.
- نوع فیبر: تک‌حالته.
راهنمای گام‌به‌گام نصب کانکتور (مثال: کانکتور LC)
نصب کانکتور فیبر نوری (Termination) نیازمند دقت و ابزار مناسب است. در اینجا 10 مرحله اساسی برای نصب یک کانکتور LC آورده شده است:
- آماده‌سازی کابل: کابل را به طول مورد نیاز ببرید و غلاف بیرونی را با استفاده از کابل‌لخت‌کن جدا کنید.
- حذف بافر: پوشش بافر (Buffer Coating) را به طول حدود ۲۵۰ میکرون جدا کنید تا فیبر خالص (۱۲۵ میکرون) نمایان شود.
- تمیزکاری فیبر: فیبر لخت را با دستمال بدون پرز و محلول تمیزکننده مخصوص فیبر تمیز کنید.
- قرار دادن در کانکتور: فیبر را وارد کانکتور LC کنید (طبق دستورالعمل سازنده).
- کریمپ و تثبیت: با استفاده از ابزار کریمپ (Crimp Tool) یا کیت ترمینیشن، فیبر را در کانکتور محکم کنید.
- پولیش زدن: با استفاده از فیلم‌های پولیش، انتهای کانکتور را صیقل دهید تا سطحی صاف و شفاف ایجاد شود.
- بازرسی: با استفاده از میکروسکوپ فیبر (Fiber Scope)، انتهای کار را بررسی کنید تا از تمیز و بدون نقص بودن آن مطمئن شوید.
- اتصال: کانکتور را به پچ‌پنل یا تجهیزات (ODF) متصل کنید.
- تست: با استفاده از دستگاه OPM (اپتیکال پاور متر) یا OTDR، میزان افت سیگنال را اندازه‌گیری کنید.
- اتمام: کانکتور با موفقیت نصب و آماده بهره‌برداری است.
نکات کلیدی که باید به خاطر بسپارید
برای اطمینان از عملکرد بهینه شبکه فیبر نوری، همیشه این اصول را رعایت کنید:
- انتخاب صحیح: از نوع کانکتور مناسب برای شبکه و تجهیزات خود استفاده کنید.
- پاکیزگی: همیشه انتهای فیبر را تمیز نگه دارید (تمیزی مهم‌ترین عامل در جلوگیری از افت سیگنال است).
- دقت در اجرا: مراحل لخت‌کردن و پولیش زدن را به درستی و با دقت انجام دهید.
- تست نهایی: حتماً عملکرد کابل را با دستگاه‌های OPM یا OTDR تست کنید.
کاربردهای اصلی فیبر نوری
کانکتورهای معرفی‌شده در این مقاله در حوزه‌های زیر کاربرد گسترده دارند:
- مراکز داده (Data Centers): برای اتصال سرورها و سوئیچ‌های پرسرعت.
- شبکه‌های مخابراتی (Telecom Networks): برای انتقال داده‌های شهری و بین‌شهری.
- شبکه‌های FTTH / GPON: برای ارائه اینترنت پرسرعت به منازل.
- شبکه‌های LAN / WAN: برای ارتباطات سازمانی و اداری.
- سیستم‌های CATV: برای انتقال سیگنال‌های تلویزیونی کابلی.

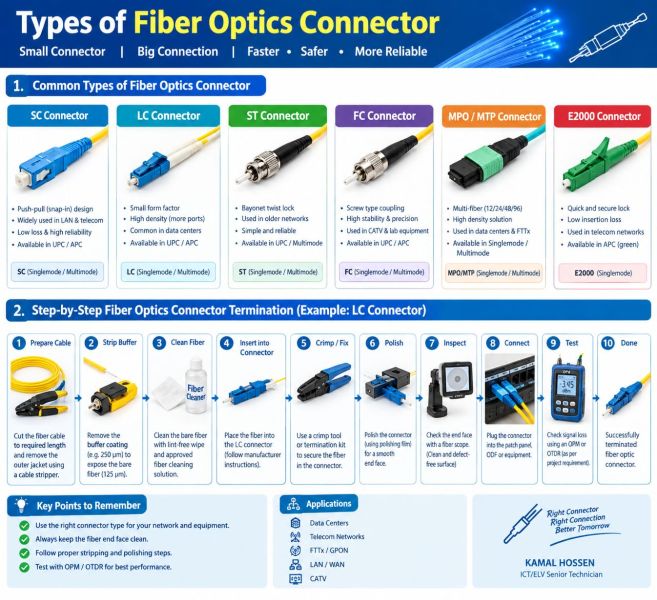

انتخاب کانکتور مناسب و نصب اصولی آن، تضمین‌کننده سرعت و پایداری شبکه شماست. همانطور که در اینفوگرافیک نیز اشاره شده است: “کانکتور درست، اتصال درست، فردای بهتر.
