OTDR مخفف Optical Time Domain Reflectometer ابزاری است که برای آزمایش یکپارچگی کابلهای فیبر نوری مورد استفاده قرار میگیرد و میتواند به منظور بررسی طول کابلهای فیبر، اندازهگیری تضعیف انتقال و اتصال و تشخیص محل خطای لینکهای فیبر نوری مورد استفاده قرار گیرد. OTDR یک پالس حامل انرژی نوری (توان نوری) تولید شده توسط یک دیود لیزر را به انتهای فیبر نوری ارسال می نماید. یک فتودیود انرژی نوری برگشتی یا توان نوری بازتاب شده و پراکنده شده (به عقب) را در طول واحد زمان اندازه گیری می نماید و آن را به مقدار اندازه گیری شده تبدیل می نماید که به صورت نمودار (یا ردیابی) روی صفحه نمایش داده می شود.
محل هر پیشامد و طول کلی کابل بر اساس زمان رفت و برگشت پالس نوری که از هسته فیبر عبور می نماید و نور بازتاب شده/منعکس شده به آشکارساز OTDR محاسبه می شود. افت قرارگیری از تغییر دامنه متناسب نور منعکس شده/باز پراکنده شده محاسبه می شود. بسیاری از ابزارهای مدرن OTDR به طور خودکار پارامترهای جذب بهینه را برای یک فیبر خاص با ارسال پالس های آزمایشی در فرآیندی به نام پیکربندی خودکار و یا تنظیم خودکار و یا تست خودکار انتخاب می نمایند. علیرغم فناوری پیشرفته ای که اکنون به بسیاری از سیستم های تست OTDR اجازه می دهد تا به طور خودکار بهترین تنظیمات را تعیین نمایند، هنوز مهم است که آگاه باشید که تنظیمات اساسی چیست و چگونه ممکن است بر نتایج شما تاثیر گذار باشد.
مراحل انجام تست OTDR

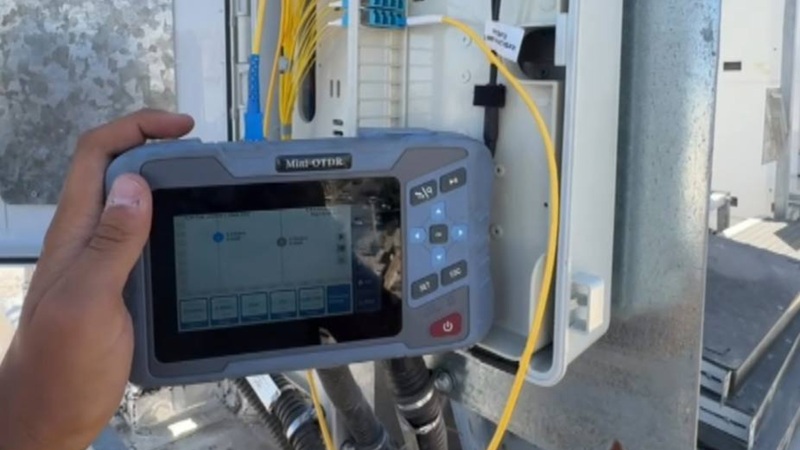

- آمادهسازی کابل و دستگاه: قبل از تست، کابل باید نصب و مفصلبندی شده باشد. OTDR را روشن کرده و کابل Launch را وصل کنید.
- تنظیمات اولیه: انتخاب طول موج، محدوده طول کابل و Resolution مناسب برای دقت بالا ضروری است.
- ارسال پالس نور: پالسهای نوری به فیبر ارسال و بازتابها ثبت میشوند. طول پالس باید با طول کابل متناسب باشد.
- تحلیل نمودار: نمودار OTDR (Trace) را بررسی کنید. هر قله یا شیب نمایانگر افت یا مفصل است.
- محاسبه افت: با نمودار میتوان میزان افت هر مفصل و کانکتور را محاسبه کرد تا با استاندارد مطابقت داشته باشد.
- ثبت گزارش: تمام دادهها باید ثبت و مستندسازی شوند تا پروژه قابل پیگیری باشد.
چگونگی تشخیص خرابیها و تغییرات در فیبر نوری توسط OTDR
OTDR بر مبنای بازتاب نور در طول فیبر نوری به شناسایی خرابیها و تغییرات در فیبر نوری کمک میکند. این دستگاه با مقایسه نور بازتابی که دریافت میکند با نوری که به فیبر وارد کرده است، تغییرات شدت نور و الگوی بازتاب را تحلیل میکند. به طور کلی، روند انجام اینکار به شرح زیر است:
- شکستگی فیبر: هنگامی که فیبر نوری شکسته میشود، بازتاب نور ایجاد میشود. OTDR با تشخیص بازتاب نور غیرمنتظره، میتواند موقعیت شکستگی را تشخیص داده و طولی را که فیبر نوری در آن شکسته شده است، اندازهگیری کند.
- قعطی: هنگامی که اتصال بین دو بخش فیبر نوری قطع میشود، بازتاب نور ایجاد میشود. OTDR با تشخیص بازتاب ناگهانی و غیره منتظره نور میتواند موقعیت قطعی را تشخیص داده و طول قطعی را اندازهگیری کند.
- انعکاس نامطلوب: هنگامی که در اتصالات فیبر نوری انعکاسهای نامطلوب ایجاد میشود، بازتاب نور غیرمنتظره تولید میشود. OTDR با تشخیص این بازتابهای نامطلوب، میتواند عیوب در اتصالات فیبر نوری را تشخیص داده و مشکلات را رفع کند.
- تغییرات ضریب انعکاس: در صورتی که ضریب انعکاس فیبر نوری تغییر کند، بازتاب نور نیز تغییر میکند. OTDR با تحلیل تغییرات ضریب انعکاس و بازتاب نور، میتواند تغییرات در خصوصیات فیبر نوری مانند انحراف در شیب شاخص شکست را تشخیص دهد.
