همه چیز در رابطه با اسپلیتر فیبرنوری

وبلاگ

اسپلیتر فیبر قطعه ای پسیو و ساده است که یک سیگنال نوری را به n قسمت تقسیم کرده و شدت سیگنال را به ۱/n تضعیف می کند. از اسپلیتر فیبر نوری در پروژه های FTTX استفاده می شود. با استفاده از اسپلیترهای فیبر نوری است که دستگاه سوئیچ مرکزی جی پان (OLT) می تواند به مود های ONT مشترکین متصل شود.

بعنوان مثال، اگر ۱۶ کاربر داشته باشیم، یک سیگنال نوری از OLT توسط فیبر نوری به نزدیکی محل مشترکین رسیده و وارد اسپلیتر ۱:۱۶ می شود و به ۱۶ قسمت تقسیم شده و هر کدام از مشترکین یک سیگنال با شدت ۱/۱۶ دریافت خواهند کرد.

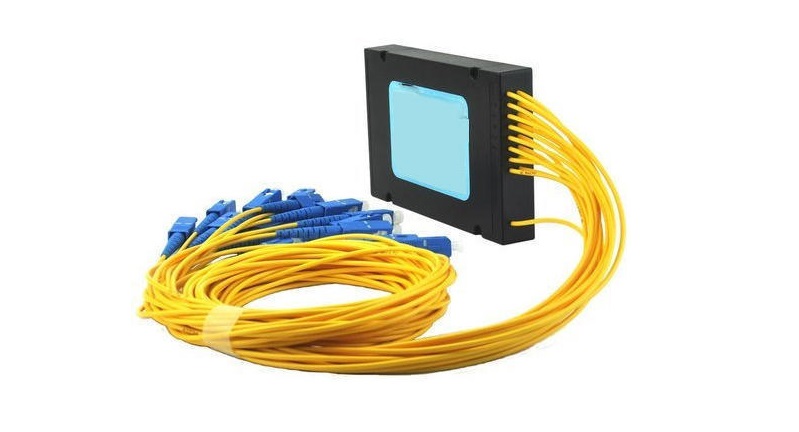

اسپلیترهای فیبرنوری انواع مختلفی دارند که از میان آنها می توان به اسپلیتر Mini Type، اسپلیتر ABS Type و اسپلیتر با کیس (رک مونت) اشاره کرد. کانکتور های اسپلیترها می توانند FC یا SC باشند. ولی اسپلیتر های SC محبوبیت بیشتری دارند.اسپلیتر فیبر از سه قسمت تشکیل شده است: آرایه فیبر ورودی، آرایه فیبر خروجی و چیپ اسپلیتر.

انواع تقسیم های فیبرنوری به شرح زیر است.

  • اسپلیتر فیبر ۱:۲
  • اسپلیتر فیبر ۱:۴
  • اسپلیتر فیبر ۱:۸
  • اسپلیتر فیبر ۱:۱۶
  • اسپلیتر فیبر ۱:۳۲
  • اسپلیتر فیبر ۱:۶۴
  • اسپلیتر فیبر ۱:۱۲۸
  • اسپلیتر فیبر ۲:۴
  • اسپلیتر فیبر ۲:۸
  • اسپلیتر فیبر ۲:۱۶
  • اسپلیتر فیبر ۲:۳۲
  • اسپلیتر فیبر ۲:۶۴
  • اسپلیتر فیبر ۲:۱۲۸

اسپلیتر یک به N برای شبکه های نوری پسیو ستاره و اسپلیتر های دو به N برای شبکه های نوری پسیو حلقه استفاده می شوند. یک جدول وجود دارد که افت استاندارد اسپلیتر های مختلف را نشان می دهد. یک طراح شبکه های نوری پسیو باید حتما افت اسپلیتر را در طراحی خود مد نظر بگیرد تا در اجرای پروژه FTTH دچار مشکل نشود. در جدول مشاهده می کنید که وقتی تقسیم اسپلیتر دو برابر می شود، افت سیگنال ۳db بیشتر می شود. بخاطر همین پیشنهاد می شود اسپلیتر ها را تا جایی که امکان دارد نزدیک محل مشترکین نصب کنند.

پارامتر هایی مانند Insertion Loss و Return Loss در تعیین کیفیت اسپلیتر فیبرنوری باید بررسی شوند.
