معرفی فناوری WDR در دوربین مداربسته

نوشته شده توسط:

دامنه داینامیک به میزان توانایی دوربین در دریافت تصاویر در بازه های نوری متفاوت اطلاق می شود. هرچه این دامنه بیشتر باشد دوربین توانایی بیشتری در دیدن اختلاف نور متفاوت دارد. برای بیشتر دوربین های معمولی این بازه حدود ۵۰db است، و البته چشم یک انسان معمولا حدود ۱۰۰db دامنه دینامیکی دارد.

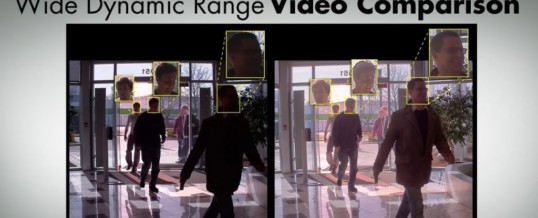

دامنه دینامیکی بالا یا WDR در مورد دوربین هایی مورد استفاده قرار می گیرد که بازه دینامیکی بیشتری از دوربین های عادی دارند. اختلاف سطح نور در محیطهای مختلف یکی از مشکلات اصلی دوربین ها است. این مشکل زمانی ایجاد می شود که یک منبع نور قوی (مانند نور خورشید) در یک محیط نسبتا تاریک وجود دارد. وجود منبع نور باعث خواهد شد دیافراگم دوربین بسته شود و قسمت های کم نور تر به صورت کاملا تاریک به نمایش در خواهند امد.

برای رفع این مشکل از دو مکانیزم مختلف BLC و WDR استفاده می شود. در مکانیزم WDR دوربین به دو CCD سرعت بالا و سرعت پایین مجهز شده است. در ابتدا CCD سرعت پایین (با مدت زمان نوردهی زیاد) و سپس CCD سرعت بالا (با مدت زمان نوردهی کم) تصویر را پیمایش میکنند. پس از آن دو تصویر به دست اماده از این دو حسگر با هم ترکیب میشوند و تصویر نهایی را تولید میکنند که نور مناسبی هم در نقاط هم نور و هم در نقاط پر نور دارد. استفاده از مکانیزم WDR تا حد زیادی مشکل اختلاف سطح نور (ضد نور) را حل میکند اما عیب هایی نیز دارد.دنویز موجود در قسمت های مختلف تصویر ممکن است متفاوت باشد. مخصوصا در قسمت های تیره تصویر معمولا نویز بیشتر است. ممکن است سطح روشنایی قسمت هایی که بین دو سطح با روشنایی مختلف قرار دارند متفاوت باشد.
